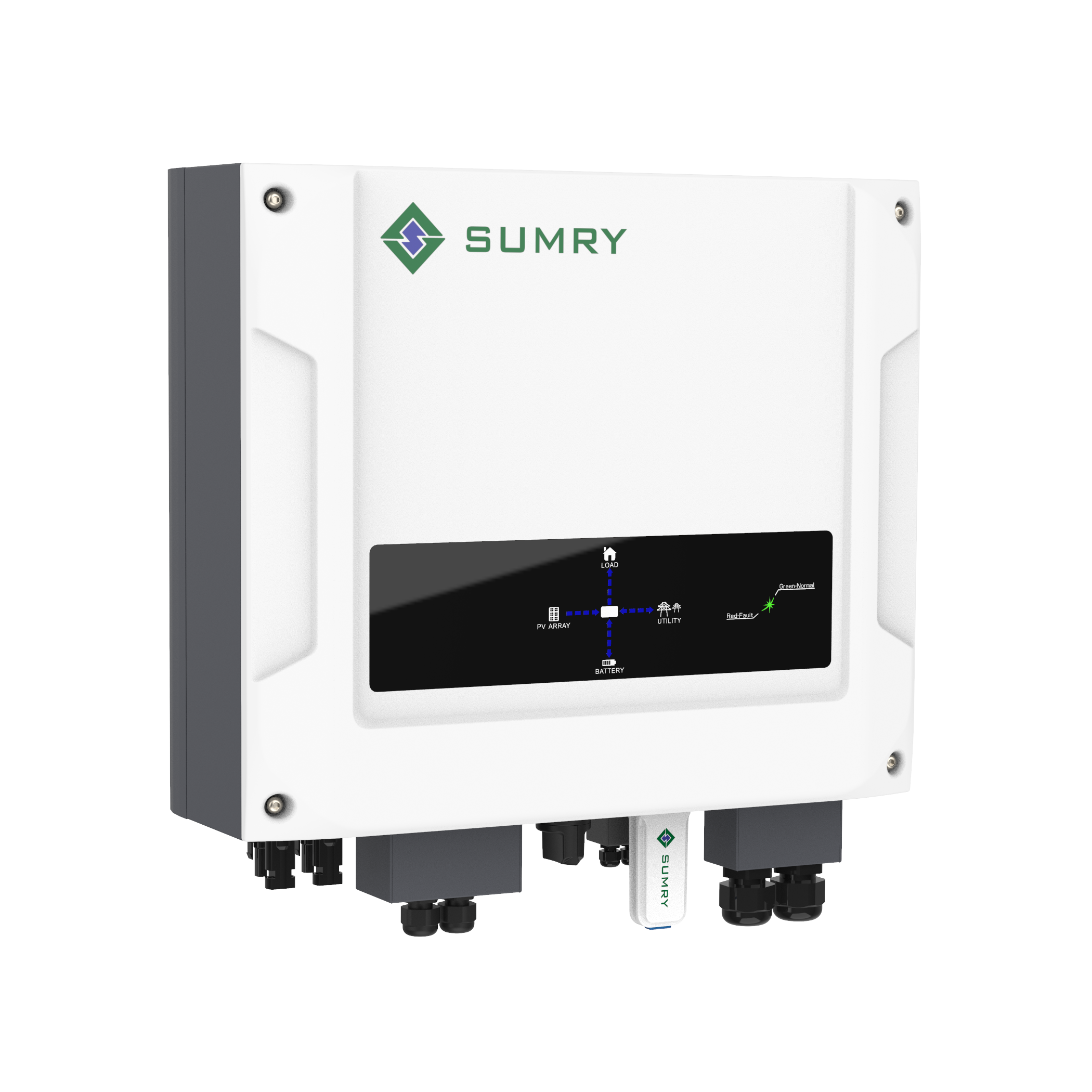

产品特征
锂离子/铅酸蓄电池
运行：并网（5KW）/峰值充电（3.6KW）/峰值备用（3.6KW）
远程在线更新
USB更新
WIFI/GPRS/3G/4G
本地和远程设置/监控应用程序
全工业级设计，可适应更广的工作环境
智能LED高清显示
动态响应速度快
高效散热，延长系统寿命
拥有多项保护功能，360°全方位防护
技术参数
型号 | Aegis 3600ES | Aegis 5000ES |
输入数据（DC） | ||
峰值直流功率 | 3800W | 5400W |
峰值直流电压 | 550V | |
启动电压 | 110V | |
直流正常电压 | 360V | |
光伏电压范围 | 100V-550V | |
MPPT电压范围 | 120V-500V | |
峰值输入每串电流 | 11A/11A | |
独立MPPT输入数量 | 2 | |
输出数据（DC） | ||
额定交流输出功率 | 3600W | 5000W |
峰值交流视在功率 | 3600VA | 5000VA |
峰值输出电流 | 16.4A | 22.8A |
交流标称电压范围 | 220V/230V/240V；180-280V | |
交流电网频率范围 | 50/60Hz±5Hz | |
功率因数额定功率 | 1 | |
功率因数 | 0.9领先 | |
电流谐波 | <0.3% | |
交流连接 | 单相 | |
电池 | ||
电池类型 | 锂离子或铅酸 | |
额定电压 | 51.2V | |
电池容量 | ≥1000AH（根据要求） | |
能量 | 5KWh | |
峰值放电/充电功率 | 3600W | |
充电曲线 | 三级自适应维护 | |
工作电压范围 | 40V-60V | |
峰值放电/充电电流 | 66A/66A | |
备份输出 | ||
无太阳能时峰值输出功率 | 3600W | |
太阳能峰值输出功率 | 5000W | |
峰值功率 | 4500W，3s | |
输出电压 | 230V，50Hz（60Hz可选）±0.2%，THD <3%（线性负载） | |
效率 | ||
峰值效率 | 97% | 97.1% |
Euro-eta | 96.5% | |
MPPT效率 | 99.5% | |
保护装置 | ||
直流反极性保护 | 是 | |
每个MPPT的直流开关额定值 | 是 | |
输出过流保护 | 是 | |
输出过压保护 | 是 | |
接地故障监测 | 是 | |
电网监控 | 是 | |
集成全极敏感泄漏电流 | 是 | |
物理 | ||
尺寸（长x宽x高） | 495x420x165mm | |
净重 | 28kg | |
工作温度范围 | -25+60℃（-13+140℃），降额超过45℃（113℃） | |
噪声发射（典型） | ≤25db（A） | |
海拔 | 2000米（65600英尺），无功率降额 | |
相对湿度 | 95% | |
消耗：运行（备用）/夜间 | <5w/<5w | |
拓扑 | 无变压器 | |
冷却概念 | 自然 | |
环境保护等级 | IP65 | |
特征 | ||
直流连接 | H4/MC4 | |
交流连接 | 螺丝端子 | |
显示屏 | LED | |
接口 | WIFI/USB、GPRS/3G/RS485（可选） | |
担保 | 5年，10年/15年（可选） | |
证书和标准 | CE、IEC62109-182、VDE0126-1-1、G83/2、AS4777和AS/NZS 3100 | |
